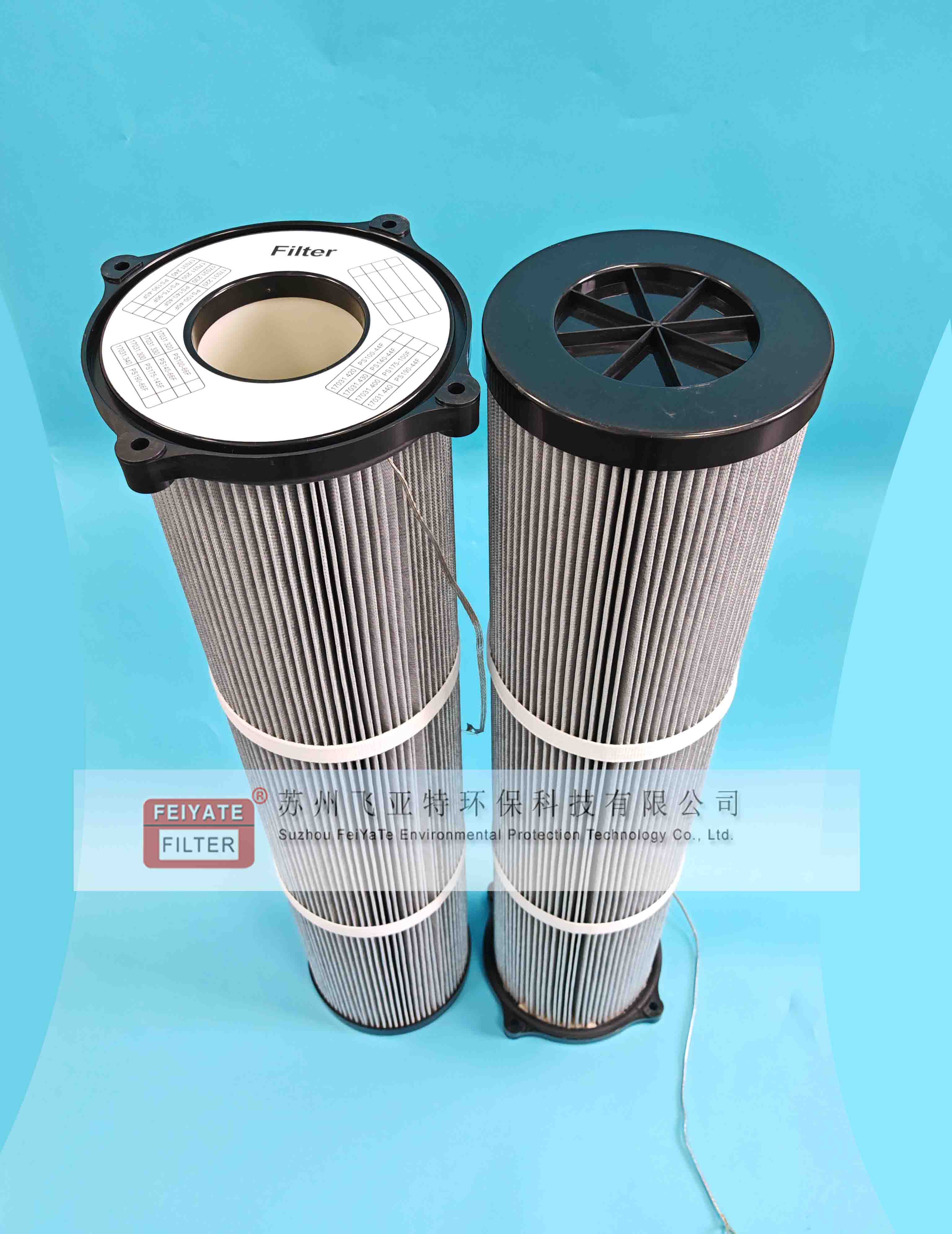

滤芯名称：尼的曼焊烟滤筒

　　滤筒型号：CA175-085F

　　滤筒规格：209*89*807mm

　　一、外形尺寸：

　　外径：209mm

　　内径：89mm

　　有效滤筒长度：807mm

　　安装结构：上端4螺栓法兰开口、底端封死，法兰孔位和CA175-145F完全通用，可直接互换。

　　二、核心基础参数

　　1.过滤面积：166㎡

　　2.滤材配置

　　标准版CA175-085F：80%纤维素+20%聚酯混纺，UL94 V-0阻燃等级，防焊渣引燃

　　升级CA178-085F：表层纳米纤维覆膜，MERV15高效等级。

　　三、滤筒过滤性能

　　1.基础精度：0.3μm

　　2.烟尘过滤效率：≥99.9%，符合欧盟W3焊烟排放标准

　　3.MERV等级：标准版MERV14；纳米款MERV15

　　4.初始压差：≤210Pa

　　5.建议更换终压差：1000~1200Pa

　　6.单支最大风量：约49m3/min

　　四、工况耐受参数

　　1.长期使用温度：-20℃ ~ 75℃，瞬时峰值80℃

　　2.适用清灰气压：4~6bar脉冲压缩空气反吹

　　3.箱体负压适用范围：-6kPa ~ +1.5kPa

　　五、适配设备

　　1.尼的曼FMC紧凑型焊烟除尘机组

　　2.MCP SmartFilter中小型固定式焊烟净化器

　　3.部分双滤筒配置的EC20移动式焊烟机（原厂件号12375379可等价替换）
