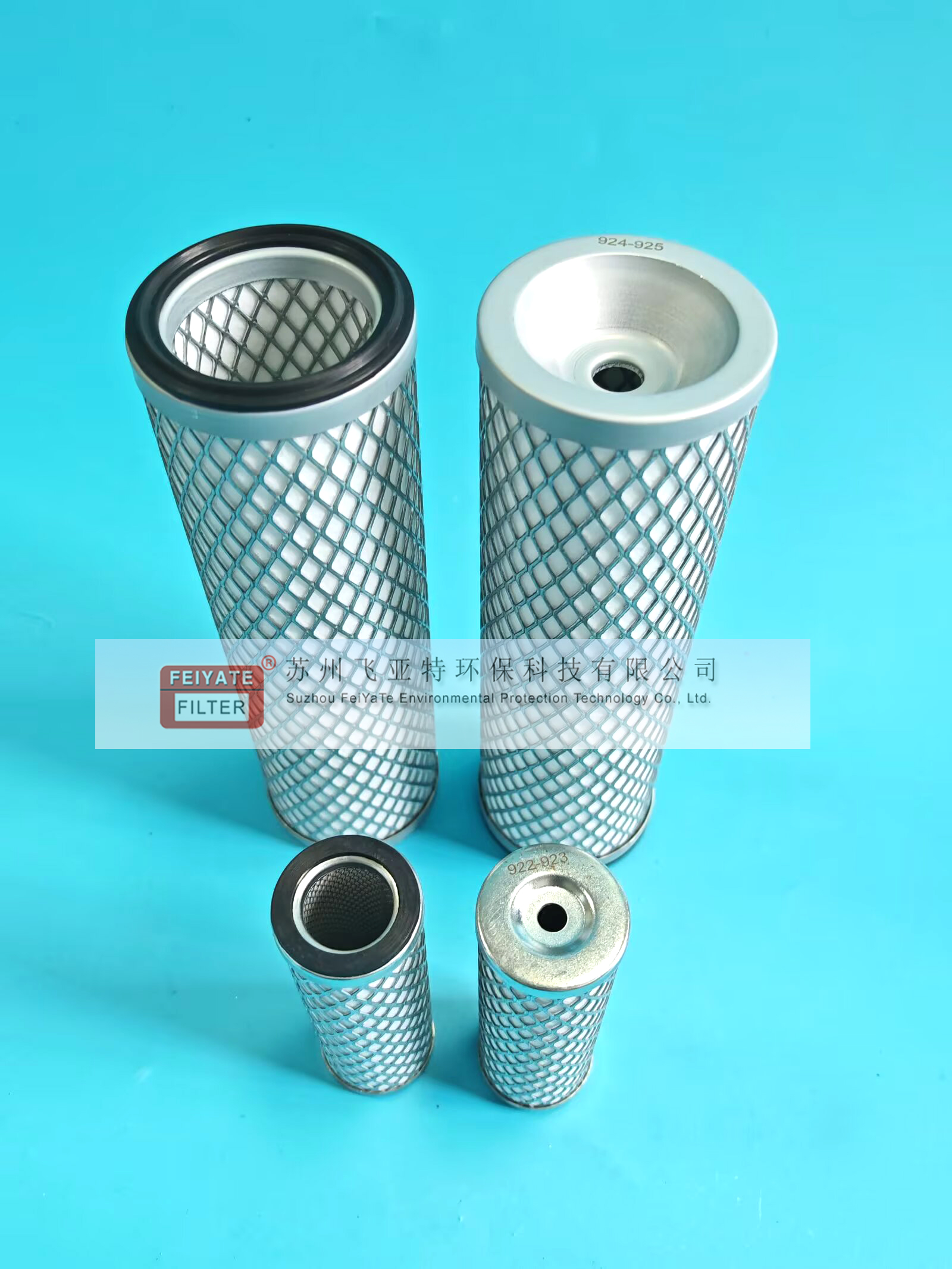

滤芯名称：微型油气分离滤芯

　　滤芯型号：924-925

　　滤芯规格：68*230mm

　　一、滤芯工况运行参数

　　1.工作温度：5℃~80℃；短时峰值90℃

　　2.适用介质：压缩空气、氮气、惰性干燥工艺气体

　　3.标准接口（微型主流）：G1/4、G3/8、G1/2内/外螺纹直通

　　二、单支额定流量：

　　G1/4：0.2~0.5 m3/min

　　G3/8：0.6~1.2 m3/min

　　G1/2：1.2~2.5 m3/min

　　设计流向：由外向内，聚结油滴依靠自重下沉至滤杯排水

　　标准使用寿命：3000~4500小时，洁净气源可达6000小时

　　三、多层滤材结构（由外至内梯度结构）

　　1.外层防护网：镀锌冲孔网/304不锈钢微型护网，抗气流冲击变形

　　2.前置粗滤层：加厚聚丙烯无纺布，拦截粉尘、固体杂质，保护聚结层

　　3.核心聚结层：硼硅超细玻纤（HV进口玻纤），亲油疏水，将细微油雾聚结成大油滴，是分离核心层

　　4.隔水疏水支撑层：疏水无纺布，防止沉降油滴被二次气流夹带

　　5.内网支撑：穿孔金属内网，维持滤芯圆筒形态；超精密款内层增设活性炭纤维吸附层，吸附气态油分子与异味

　　四、结构配件材质

　　1.上下端盖：阳极铝合金/增强尼龙轻量化端盖，耐腐蚀、轻量化

　　2.密封胶圈：

　　标配：NBR丁腈橡胶（适配矿物空压机油）

　　高温/合成机油工况：升级FKM氟橡胶

　　3.粘接胶：耐油耐高温聚氨酯胶，高温不溶胀、不开裂渗漏

　　4.配套滤杯：透明PC可视杯（常温）、铝合金金属杯（高温恶劣环境），标配自动/手动排水阀

　　五、标准外形尺寸（行业通用微型规格）

　　1.外径：φ45mm、φ50mm、φ60mm、φ70mm

　　2.有效高度：80mm、100mm、120mm、160mm、200mm

　　3.安装方式：管道直通横向/立式安装，旋拧式快速拆装，无需专用工具
