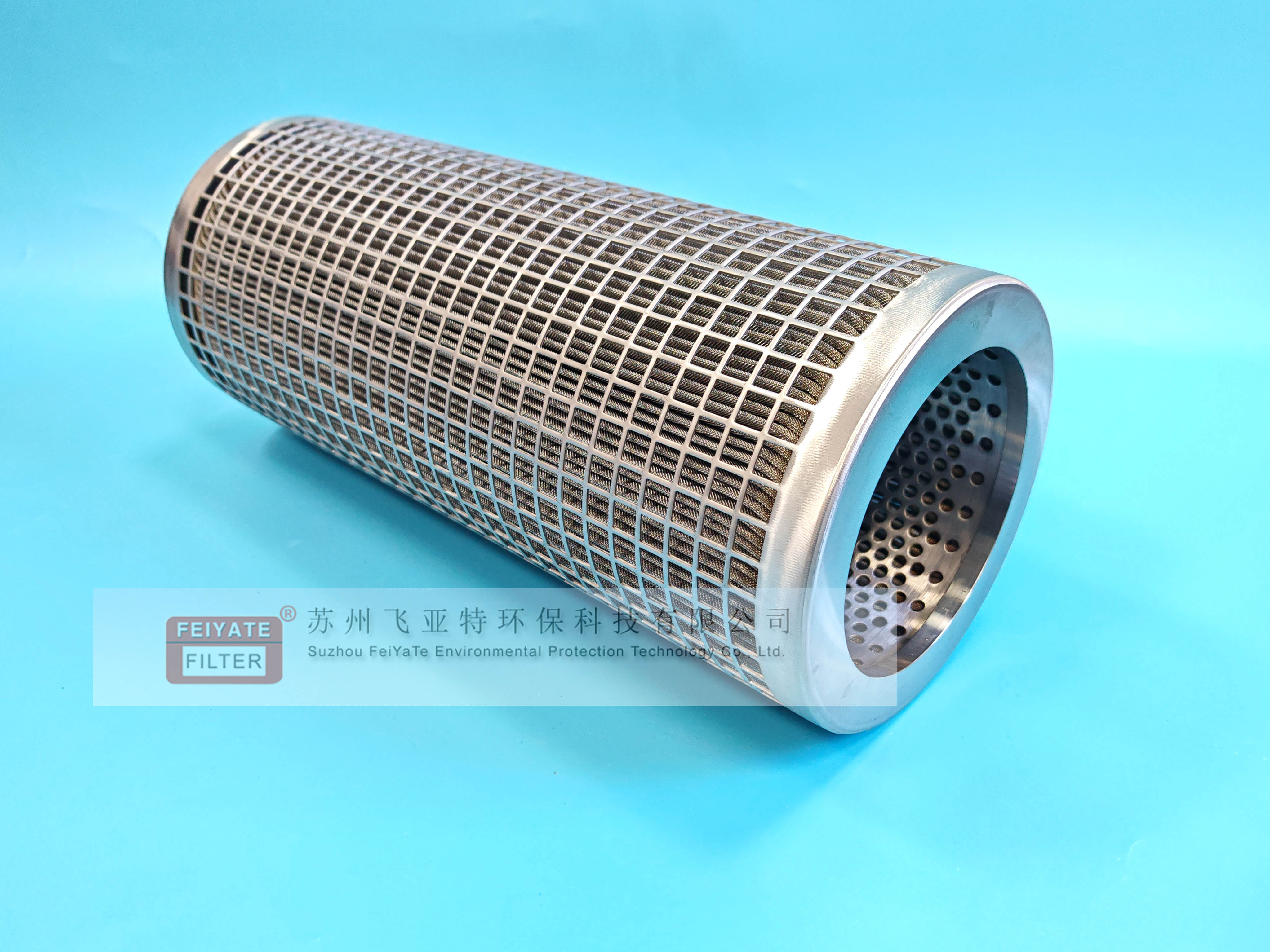

滤芯名称：不锈钢天燃气滤芯滤芯_烧结毡固体滤芯

　　滤芯规格：160*380mm

　　一、材质参数（核心选型依据）

　　1.多层不锈钢烧结网：304 / 316L（含硫化氢气源强制316L）

　　2.不锈钢纤维烧结毡：316L金属纤维高温烧结（纳污能力更强）

　　3.聚结款：内部玻纤滤材+316L不锈钢外护骨架（骨架承压防护，油水分离靠玻纤）

　　二、滤芯结构配件

　　1.端盖：304/316L不锈钢一体焊接

　　2.支撑内骨架：冲孔不锈钢圆筒

　　3.常温无硫气源：NBR丁腈橡胶；

　　4.含油、含硫、高温工况：FKM氟橡胶；

　　5.极低温工况：PTFE四氟垫片

　　三、过滤精度参数

　　1.管道预处理：5~20μm

　　2.仪表精密保护：0.5~3μm

　　3.井口前置粗滤：20~100μm

　　4.颗粒截留效率：≥99.8%（β≥50标准）

　　5.固体精度：1~5μm；雾滴捕捉精度：0.3μm

　　6.孔隙率：35%～78%（精度越低，孔隙率越高、流量越大）

　　7. 不锈钢骨架聚结滤芯（除油+除水+固体三合一）除水效率≥99.5%，除油效率≥99%；出口残余游离水＜10ppm（API标准）

　　四、工况压力参数

　　1.额定工作压力：0.4MPa、1.6MPa、4.0MPa、6.4MPa、16MPa；CNG高压最高25MPa可定制

　　2.滤芯抗破裂强度：≥1.0MPa（国标ISO 2941）

　　3.压差判定标准：

　　- 初始干净滤芯压差：≤0.03MPa

　　- 更换临界压差：0.12～0.15MPa（压差超标必须更换/反吹清洗）

　　4.最大允许瞬时压差：0.6MPa

　　五、温度适用范围

　　1.常规工况：-40℃ ～ 135℃

　　2.高温工况（加热伴热管道）：最高短时200℃

　　3.低温LNG/北方露天：-40℃不脆裂、不结冰堵孔

　　六、外形尺寸（行业标准规格）

　　常用外径

　　Φ63、Φ90、Φ114、Φ140、Φ152 mm

　　标准长度（英寸/毫米）

　　10"（250mm）、20"（500mm）、30"（750mm）、40"（1000mm）；非标可定制300–2000mm

　　接口形式

　　222插口、226插口、螺纹M30/M36、法兰、快装卡箍

　　七、流体与结构性能

　　1.流向：不锈钢烧结滤芯可双向流通；聚结滤芯固定外进内出

　　2.纳污容量：5～8 mg/cm2（烧结毡＞烧结网，容污更强）

　　3.再生方式：可高压气体反吹、超声波清洗，重复使用3–8次

　　4.适用介质：干天然气、含凝析油天然气、含硫化氢酸性天然气
